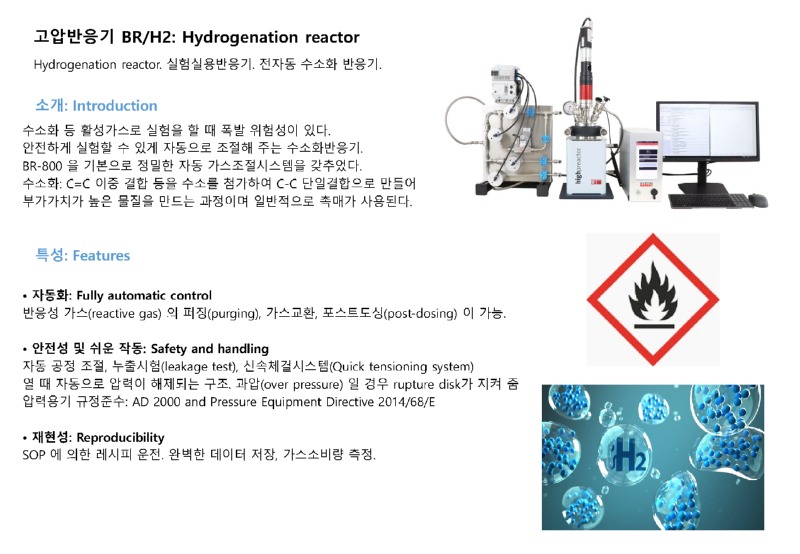

Hydrogenation reactor. 실험실용반응기. 전자동 수소화 반응기.



소개 : Introduction

수소화 등 활성가스로실험을 할 때 폭발 위험성이 있다.

안전하게 실험할 수 있게 자동으로 조절해 주는 수소화반응기.

BR-800 을기본으로 정밀한 자동 가스조절시스템을 갖추었다.

수소화: C=C 이중 결합 등을 수소를 첨가하여 C-C 단일결합으로 만들어

부가가치가 높은 물질을 만드는 과정이며 일반적으로 촉매가 사용된다.

특징 : Features

• 자동화: Fully automatic control

반응성 가스(reactive gas) 의 퍼징(purging), 가스교환, 포스트도싱(post-dosing) 이 가능.

• 안전성 및 쉬운 작동: Safety and handling

자동 공정 조절, 누출시험(leakage test), 신속체결시스템(Quick tensioning system)

열 때 자동으로 압력이 해제되는 구조. 과압(over pressure) 일 경우 rupture disk가 지켜 줌

압력용기 규정준수: AD 2000 and Pressure Equipment Directive 2014/68/E



• 재현성: Reproducibility

SOP 에 의한 레시피 운전. 완벽한 데이터 저장, 가스소비량 측정.

•협력(콜라보)

Systag 과 Berghof 가 협력하여 수소화 및 반응성가스 실험을 도움.

자동공정조절과 고압반응기의 조화로 BR/H2 가탄생.

완전자동으로 수소화 및 반응성가스 실험에 특화되게 디자인.

모든공정 자동화: 리크테스트, 가스퍼징및 최종반응.

SOP 에 의한 운전으로 실험 재현성 확보.

모듈 디자인으로 확장 가능.

• 가스보드:Gas Board

가스 공급은 벽에 부착하는 가스보드로 조절.

불활성가스, 진공, 반응성가스(수소, 산소 등) 공급.

3개의 가스 주입구(불활성가스, 반응성가스, 진공), 4개의 공압밸브 등 으로 구성

압력을 일정하게 하여 반응성가스를 주입하고 소비된 가스량을 기록.

• 고압반응기

Berghof 고압반응기인 BR-800 with ATEX protection 사용.

PTFE insert, quick closing system 등쉽고 안전하게 사용 가능.

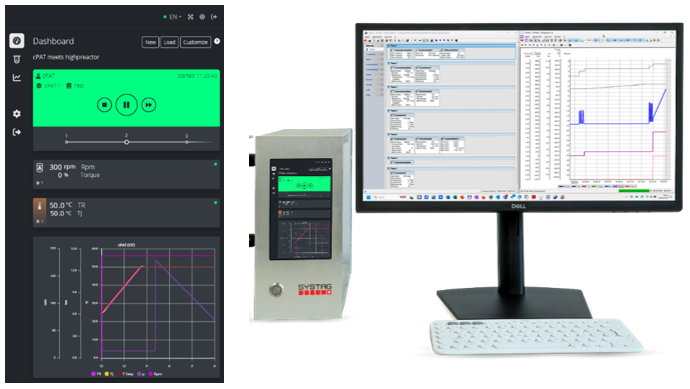

• Systag cPAT process control

공정 자동화 장치.

모든 공정 파라미터가 중앙조절되고 데이터가 저장됨.

터치디스플레이(7인치) 또는 모니터와 연결하여 사용 가능.

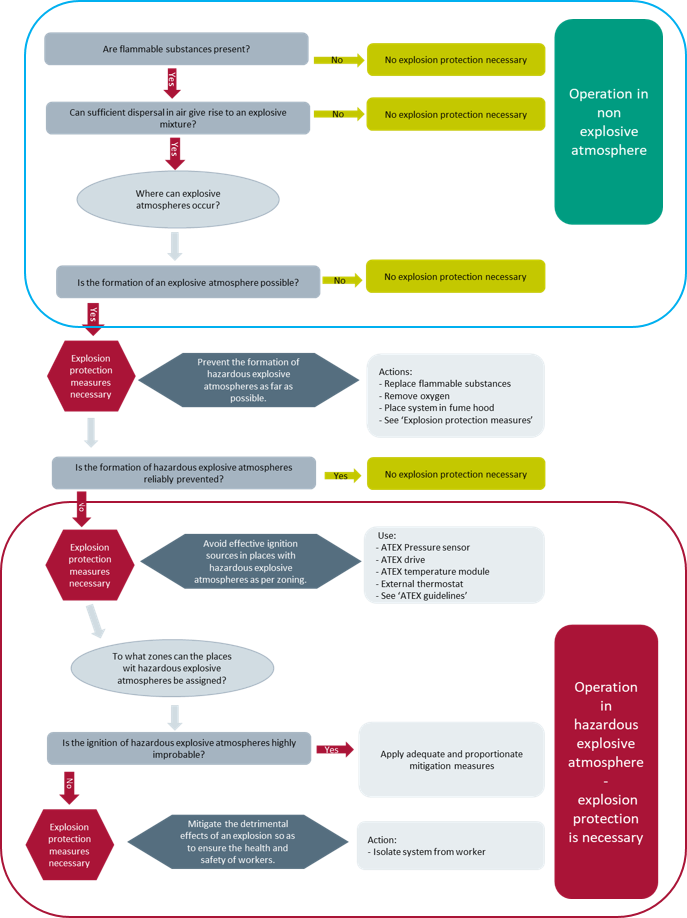

•방폭: Explosion protection

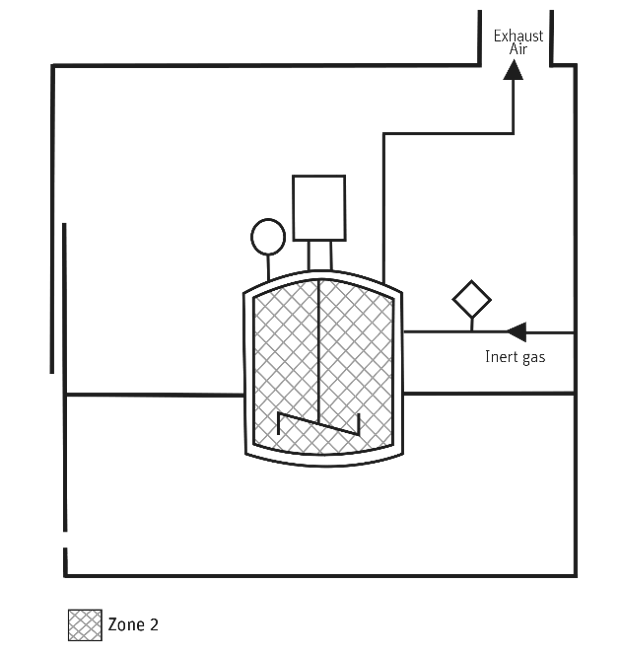

환기가 충분히 잘 되는 Hood 에 넣고 쓰는 것을 추천.

ATEX certified device 사용

예) 오일로 온도조절, 압축공기로 모터 가동.

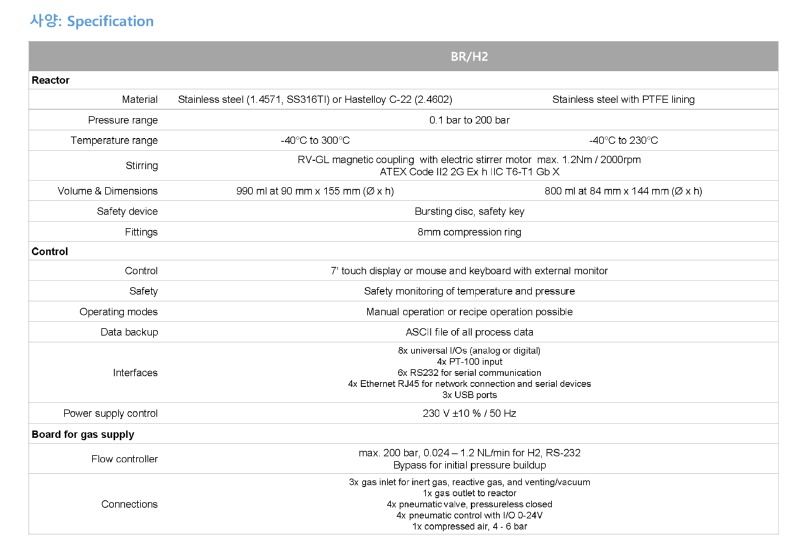

사양: Specification
