High Pressure Reactor. Berghof Reactor. 실험실용반응기. 수열합성기. 재료시험기

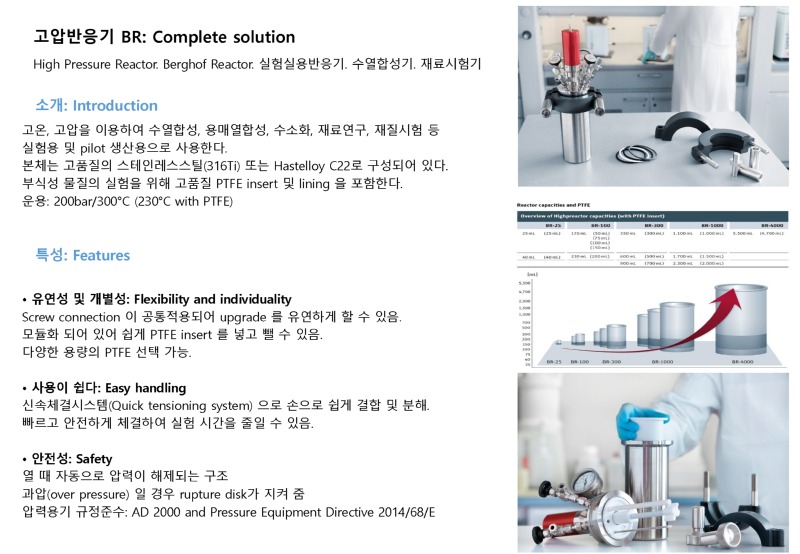

소개 : Introduction

고온, 고압을 이용하여 수열합성, 용매열합성, 수소화, 재료연구, 재질시험등

실험용 및 pilot 생산용으로 사용한다.

본체는 고품질의 스테인레스스틸(316Ti) 또는HastelloyC22로 구성되어 있다.

부식성 물질의 실험을 위해 고품질 PTFE insert 및 lining 을 포함한다.

운용: 200bar/300°C (230°C with PTFE)

특징 : Features

•유연성 및 개별성: Flexibility and individuality

Screw connection 이 공통 적용되어 upgrade 를 유연하게 할 수 있음.

모듈화 되어 있어 쉽게 PTFE insert 를 넣고 뺄 수 있음.

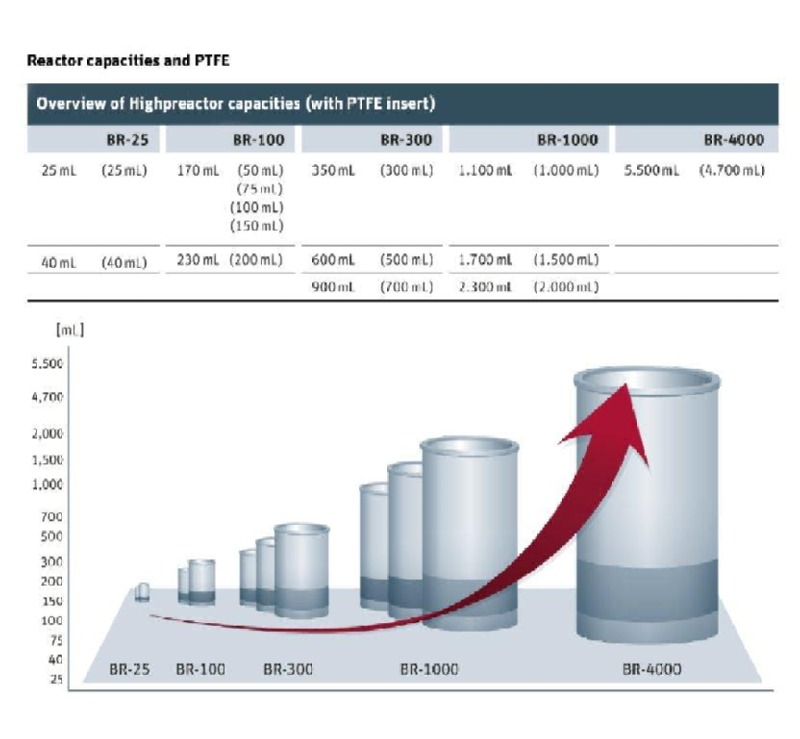

다양한 용량의 PTFE 선택 가능.



• 사용이 쉽다: Easy handling

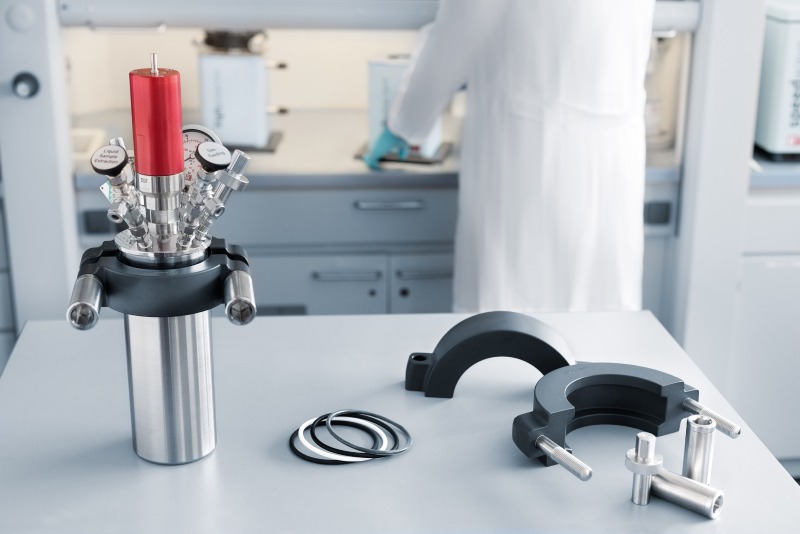

신속체결시스템(Quick tensioning system) 으로 손으로 쉽게 결합 및 분해.

빠르고 안전하게 체결하여 실험 시간을 줄일 수 있음.

• 안전성: Safety

열 때 자동으로 압력이 해제되는 구조

과압(over pressure) 일 경우 rupture disk가 지켜 줌

압력용기 규정준수: AD 2000 and Pressure Equipment Directive 2014/68/E

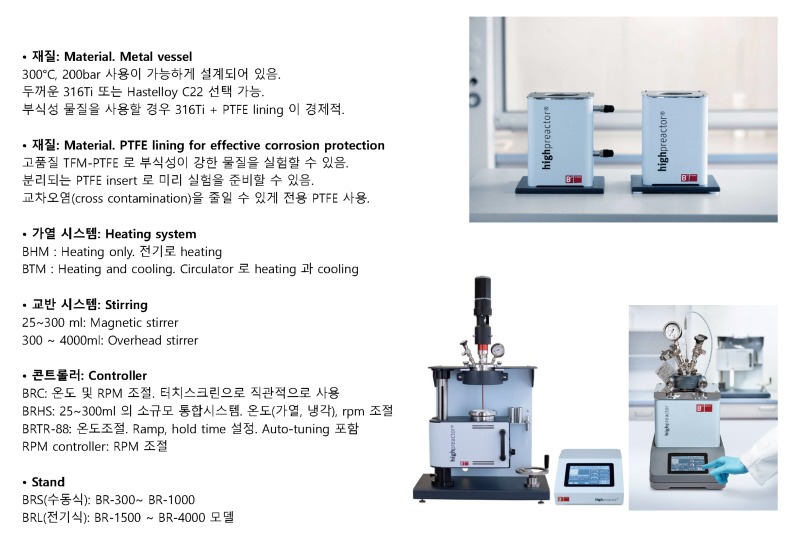

• 재질: Material. Metal vessel

300°C, 200bar 사용이 가능하게 설계되어 있음.

두꺼운 316Ti 또는Hastelloy C22 선택 가능.

부식성 물질을 사용할 경우 316Ti + PTFE lining 이 경제적.



•재질: Material. PTFE lining for effective corrosion protection

고품질 TFM-PTFE 로 부식성이 강한 물질을 실험할 수 있음.

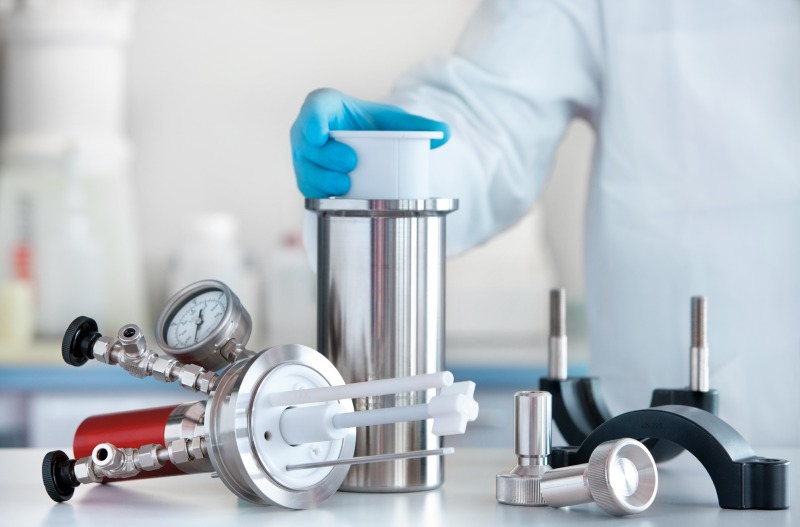

분리되는 PTFE insert 로 미리 실험을 준비할 수 있음.

교차오염(cross contamination)을 줄일 수 있게 전용 PTFE 사용.

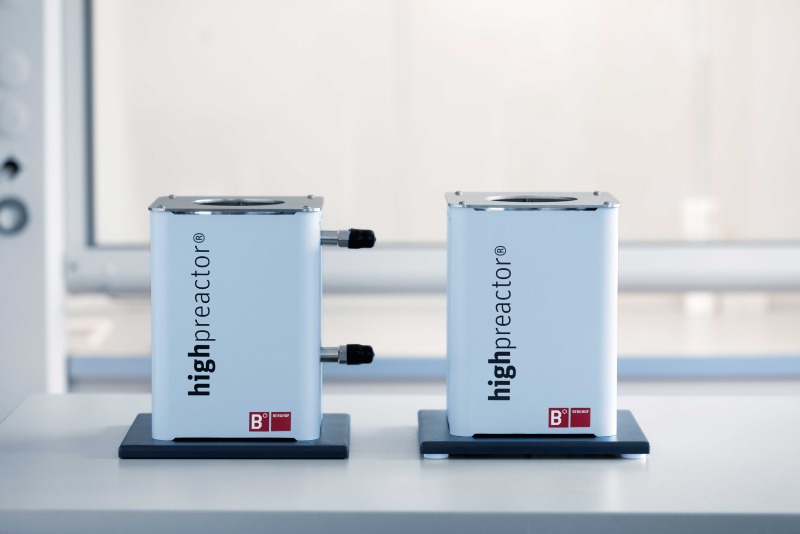

•가열 시스템: Heating system

BHM : Heating only. 전기로 heating

BTM : Heating and cooling. Circulator 로 heating 과 cooling

•교반 시스템: Stirring

BR-25 ~ BR-300 : Magnetic stirrer

BR-300 ~ BR-4000: Overhead stirrer

•콘트롤러: Controller

BRC: 온도 및 RPM 조절. 터치스크린으로 직관적으로 사용

BRHS: 25~300ml 의 소규모 통합시스템. 온도(가열, 냉각), rpm 조절

BRTR-88: 온도조절.Ramp, hold time 설정. Auto-tuning 포함

RPM controller: RPM 조절

•Stand

BRS(수동식): BR-300~ BR-1000

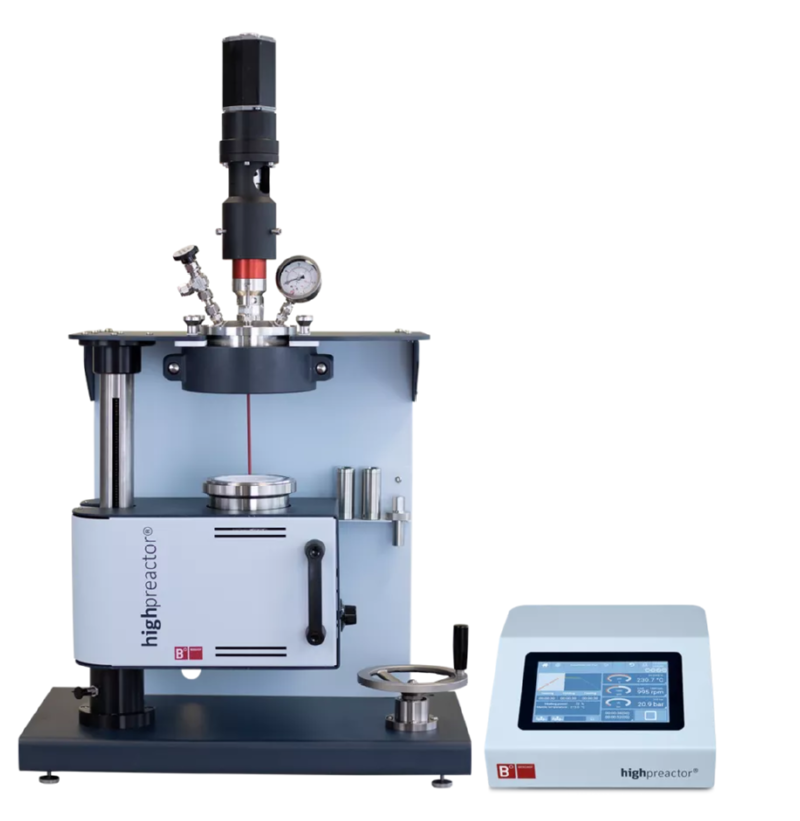

BRL(전기식): BR-1500 ~ BR-4000모델

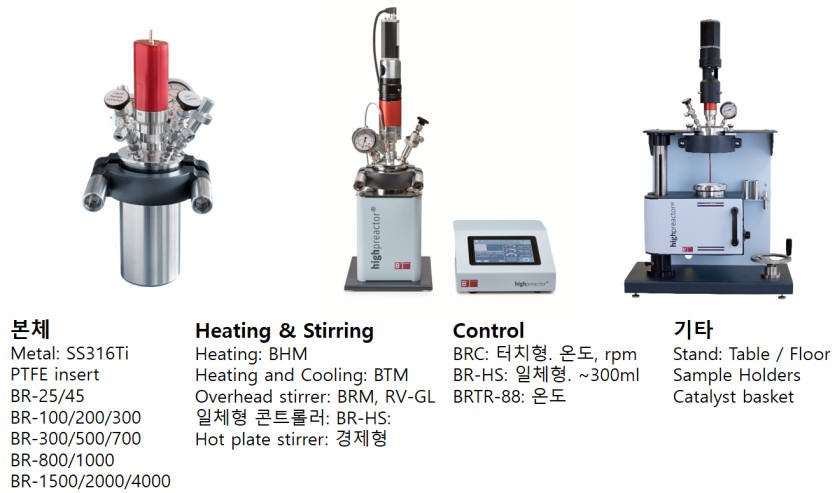

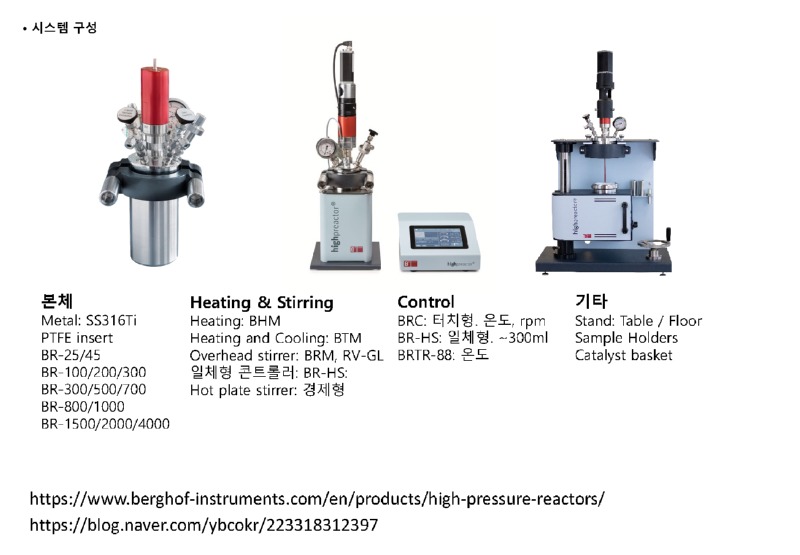

•시스템 구성

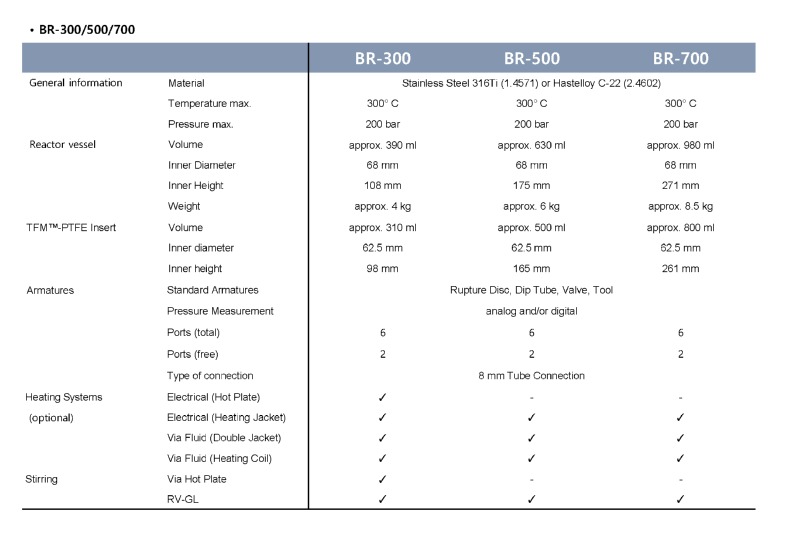

사양: Specification
